燃?xì)廨椛涔軣?/h1>

---

網站編輯：admin │ 發表時間：2022-05-20 │

對于需要控制爐內氣氛的熱處理爐，常選用間接加熱方法，即燃燒產物與被加熱工件相隔離。燃?xì)廨椛涔芫褪瞧渲械囊环N。

一、燃?xì)廨椛涔艿墓ぷ髟?/span>

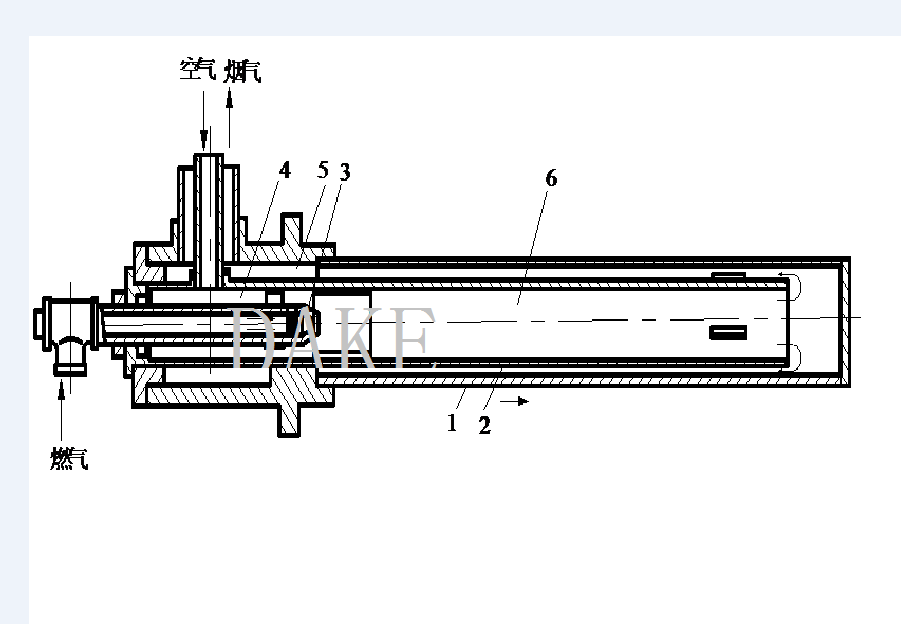

燃?xì)廨椛涔苤饕晒荏w、燒嘴和廢熱回收裝置所組成，其工作原理如DAKE圖1所示，在耐熱鋼或耐熱陶瓷材料制成的輻射管中，使燃?xì)馔耆紵约訜峁茏?，利用被加熱的管子所放出的輻射熱?lái)加熱爐子以及爐內待處理的工件或材料。所以也把輻射管稱為內燃式管狀加熱器，輻射管是以輻射傳熱為主。

DAKE圖1

二、輻射管燒嘴特點

（1）由于燃燒廢氣不引入爐內，因此，爐內氣氛便于控制和調節。

（2）爐內溫度分布可根據輻射管的配置情況予以控制，并達到均勻加熱。

（3）由于加熱、冷卻迅速、調節幅度大，可實現較復雜的溫度控制和加熱程序化。

（4）根據爐子的形式和用途，可任意選用輻射管的形式（如直管型、套管型、U型等）。

（5）便于安裝廢熱回收裝置，以提高熱效率。

三、輻射管燒嘴分類

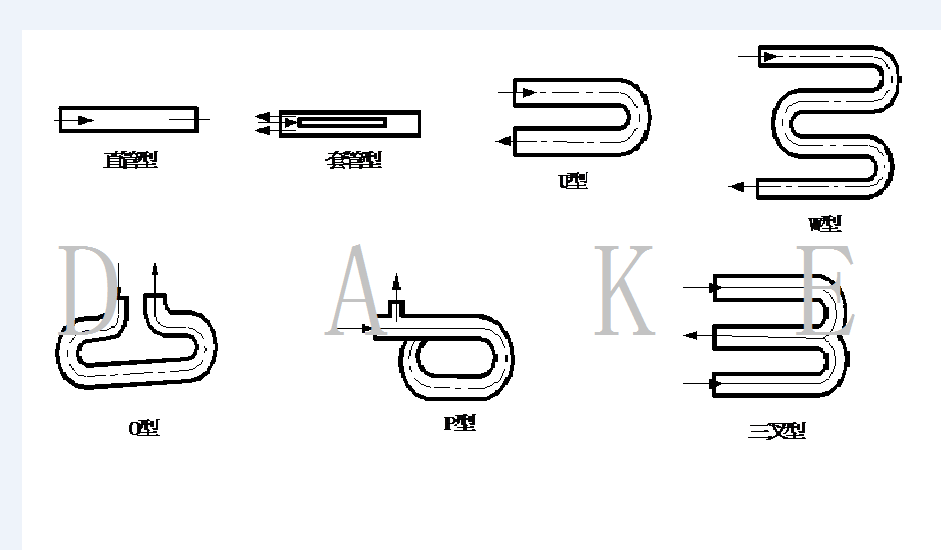

燃?xì)廨椛涔苡兄惫苄?、套管型?/span>U型、W型、O型、P型、三叉型、如DAKE圖2所示。

DAKE圖2

（1）直管型輻射管

其結構簡單，在直管的一端裝燒嘴。使燃?xì)庠诠軆?nèi)燃燒、燃燒廢氣由管子的另一端排出。這種形式的管子表面溫度分布差、熱效率低。當悶爐或停爐時，因自然通風而引起熱量損失。在高溫應用時，可使用陶瓷材料輻射管。若兩根直管型輻射管成對使用，一根管子出口安裝廢熱回收裝置，可為另一根輻射管預熱燃燒所需的空氣。這樣既能改善輻射管表面溫度分布，又能提高熱效率。但是，安裝拆卸極不方便。

（2）套管型輻射管

具有由內管和外管制成的套管式結構，管子表面溫度分布均勻，熱效率高，拆裝方便，因采用廢氣再循環的套管型輻射管、其管子表面溫度分布更趨均勻，內管熱應力降低，廢氣溫度降低，熱效率提高。由于內管溫度比外管高出約100°C，所以，內管材料的耐久性要求更高，提高了制作費用。

（3）U型輻射管

相當于加長的直管型輻射管，在中間彎曲而成。燒嘴和廢熱回收裝置可以安裝在同一側、這種形式的輻射管表面溫度分布尚均勻、熱效率較高，也廣為選用。

（4）W型、O型、P型輻射管

W型輻射管的熱效率要比U型高，但是，輻射管表面溫度分布和使用壽命不及U型。P型輻射管是一種廢氣再循環形式。由于結構復雜、制作困難，實際使用少。O型輻射管制造復雜、造價高、管子表面溫度分布不均，使用壽命不及U型，實際應用亦不多。

實際上，帶廢熱回收裝置的套管型輻射管、帶廢熱再循環的套管型輻射管、帶廢熱回收裝置的U型輻射管等，應用廣泛。
